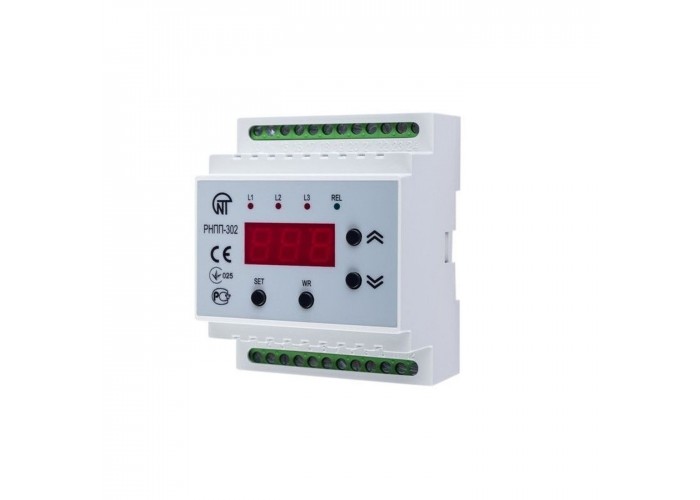

Трехфазное реле напряжения и контроля фаз НОВАТЕК РНПП-302 (РНПП-302)

Трехфазное универсальное реле переменного напряжения РНПП-302 предназначено для постоянного контроля уровня допустимого напряжения, обрыва, слипания, нарушения правильной последовательности, перекоса фаз в цепях переменного напряжения 220/380 В (230/400В или 240/415В) частотой 50 Гц и отключения нагрузки в случае наступления аварийных ситуаций. Прибор осуществляет измерение действующих значений фазных (линейных) напряжений, в сетях с глухозаземленной или изолированной нейтралью и управляет катушкой внешнего магнитного пускателя, коммутирующего цепь питания нагрузки. Реле следит за состоянием силовых контактов внешнего магнитного пускателя до и после включения нагрузки, контролируя их исправность (подгорание или слипание). Осуществляет последующее автоматическое повторное включение после устранения причины аварии, вызвавшей отключение, через время, заданное пользователем. Реле может работать в четырех независимых режимах: реле контроля пускателя при tPr=0 (контроль уровней напряжений – выключен), реле минимального напряжения при tPr=1, реле максимального напряжения при tPr=2, реле напряжения при tPr=3 (мин./макс. напряжения – режим пропорциональных уставок). РНПП-302 индицирует действующее значение фазного (линейного) напряжения, аварию напряже- ния, состояние выходного реле (включено/выключено) и тип аварии.
